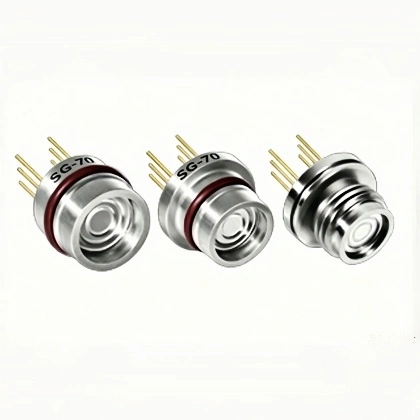

O elemento piezoresistivo sensível à pressão de ampla temperatura SG-70 é um elemento de medição de pressão central OEM isolado por um diafragma corrugado de aço inoxidável. Adotando um design de estrutura integrada, apresenta alta resistência à pressão, estabilidade superior e excelente confiabilidade, e pode manter um desempenho de medição estável sob condições de trabalho complexas com alta vibração e forte impacto.

Equipado com um chip sensível à pressão de alta-precisão e alta{1}}estabilidade, o elemento é totalmente montado em linhas de produção automatizadas e testado automaticamente por computador, garantindo excelente consistência do produto e precisão de medição. Ele oferece suporte a resistores de compensação opcionais para realizar calibração precisa do ponto{3}}zero e compensação de temperatura, o que elimina erros de medição sob condições de trabalho com-amplas temperaturas e garante medições precisas em toda a faixa de temperatura.

Apresentando uma estrutura compacta com uma dimensão central de apenas 12,6 mm, este produto possui alta adaptabilidade e pode ser facilmente integrado em manômetros de fundo de poço. Além disso, métodos de vedação personalizáveis ​​estão disponíveis para atender a diversos requisitos de proteção de vedação para condições complexas de trabalho no fundo do poço, permitindo amplos cenários de aplicação.

Principais recursos

- Faixa de medição de pressão:0kPa-100kPa…70MPa com ampla cobertura, adequado para detecção de pressão em diversos cenários de aplicação

- Faixa de temperatura operacional:-55 graus -150 graus, apresentando excelente adaptabilidade a amplas temperaturas para condições de trabalho em temperaturas extremamente altas e baixas

- Modo de fonte de alimentação:Suporta modos de fonte de alimentação dupla de tensão constante e corrente constante, compatível com vários esquemas de circuito

- Projeto Estrutural:Adota uma estrutura isolada com forte compatibilidade média, adequada para a medição de vários meios fluidos

-Dimensão:Estrutura OEM padrão de Φ12,6 mm, tamanho compacto para fácil integração e montagem

- Materiais:Fabricado totalmente em aço inoxidável 316L com excelente resistência à corrosão e ao desgaste, aplicável a ambientes de trabalho complexos

- Adaptabilidade Ambiental:Excelente resistência a vibrações e choques, garantindo desempenho estável sob condições de trabalho adversas

- Estabilidade-de longo prazo:Oferece estabilidade superior-de longo prazo para garantir medições contínuas e precisas de longo-prazo

- Confiabilidade:Está em conformidade com os requisitos de confiabilidade-de nível militar para alta qualidade e durabilidade

Aplicações Típicas

Aeroespacial e Militar

Instrumentos de aviação e aeroespaciais, equipamentos de testes de aviação e marítimos, sistemas militares de refrigeração e ar condicionado

Equipamento de teste e controle de pressão

Manômetros gerais, instrumentos de calibração de pressão, sistemas hidráulicos e pressostatos

Monitoramento de Média Pressão

Medição de nível de líquido, medição de pressão de gás e meios líquidos

Especificações:

Dimensão geral

Conexão Elétrica
